투사된 터치스크린

투사된 터치스크린

.오픈 프레임 디자인, 멀티 터치, G+G 구조.순수한 평면,초박형 디자인, 아름다운 외관.정확한 터치, 강한 터치 안정성, 부드러운 터치.정전기 방지, 긁힘 방지, 내구성, 오랜 사용 시간. USB 인터페이스, 여러 시스템에서 플러그 앤 플레이
문의 보내기
설명
기술적인 매개 변수

제품 설명

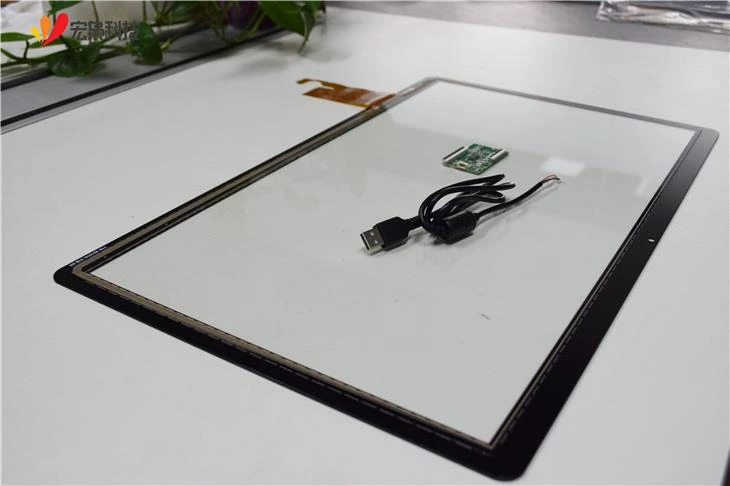

ILITEK 터치 컨트롤러 IC가 탑재된 21.5인치 투사형 터치 스크린 패널은 주로 산업, 의료, 옥외 광고 및 기타 장비에 사용되는 두꺼운 장갑, 두꺼운 강화 유리 및 상단에 두꺼운 PC를 사용한 작업을 지원할 수 있습니다. AG AR AF와 같은 구조적, 표면 처리 및 기타 특수 효과를 포함한 심층적인 사용자 정의가 지원됩니다. 다양한 고객의 요구 사항을 충족시키기 위해 모든 종류의 인터페이스 변환 보드 및 드라이브 보드가 제공됩니다.

-



모델 번호HX2151703
상표그라하울렛
크기21.5인치
인터페이스 유형IIC/USB
구조유리+유리
컨트롤러 IC사이프러스
터치포인트10점
투명도85% 이상
표면 경도6H 이상
운영 환경-20도 - 70도, 85% RH 이하
보관 환경-30도 - 80도, 85% RH 이하
전원 전압5.0V
개략 차원510.84 (W) x309.85 (H) x2.70 (D) mm
관찰 영역477.64(W)x269.11(H)mm
지원 시스템윈도우/안드로이드/리눅스 등
보증일년

HX2151703


기술 Q&A


Q: 고객의 최종 제품에 맞는 정전식 터치스크린의 ESD 방지 성능에 대한 제안은 무엇입니까?

A: 한편으로는 IC의 ESD 방지 기능을 강화하는 동시에 ESD에 대한 TP의 최상의 방어를 달성합니다. 다중 ESD 방어는 문제가 되지 않습니다. 공간이 정말 제한적인 경우 표준을 적절하게 줄일 수 있으며 ESD 방지 기능은 전체 기계 구조에 따라 더 많이 결정됩니다. FPC는 2k 스트링 저항을 높이거나 관련 스킨 필터 회로와 TV 튜브를 추가하는 것이 좋습니다. 정전기 문제와 관련하여 먼저 시스템 ESD가 IC ESD와 다르다는 사실을 이해해야 합니다. 시스템 ESD는 주로 시스템 설계에 의해 보장됩니다. IC ESD 향상은 시스템 ESD 향상의 한 측면일 뿐입니다. 따라서 IC의 ESD가 향상되더라도 화면 본체 설계에는 시스템 ESD 요구 사항을 보장하기 위해 여전히 ESD 처리가 필요합니다. 시스템 ESD에 있어 가장 중요한 것은 메커니즘 설계이다. 메커니즘이 잘 설계되고 스크린 본체에 결합되는 에너지가 작다면 스크린 본체의 ESD 디자인이 완화될 수 있습니다.

Q: 완제품에 대한 EMC 테스트에서 ESD 전략은 무엇입니까?

A: 전체적인 해결책은 정전기를 지면으로 흐르게 하는 것입니다. 대략 다음과 같은 제안이 있습니다. 1) 전원 공급 장치와 TV 튜브: 전원 공급 장치 VCC의 ESD 보호를 위해 TV 튜브를 연결하여 해결할 수 있습니다. TV의 튜브는 전압 조정기 다이오드와 매우 유사합니다. 정격전압이 있습니다. 차이점은 응답 속도가 특히 빠르고 정전기에 대한 방전 효과가 좋다는 점입니다.2) 외부 인터페이스 신호 라인의 ESD 보호: 전류를 전원 공급 장치 또는 접지로 유도하기 위해 역 다이오드를 고려하고 연결할 수 있습니다. ;3) 민감한 장치의 전원 공급 장치에 LC 필터링이 추가되었습니다. 일부 IC는 특히 정전기에 취약합니다. ESD 테스트를 수행하면 항상 재설정 또는 사망이 발생합니다. 그 이유는 일반적으로 전원 핀이 방해를 받기 때문입니다. 이를 위해 전원 공급 장치에 LC 필터링을 추가할 수 있습니다.4) PCB 포장 요구 사항: PCB는 최대한 많이 포장되어야 합니다. 이중판일 경우 양면을 넓은 면적에 동으로 포장해야 하며, 접지 구멍도 충분히 있어야 합니다. 4층 이상의 기판인 경우, 주요 구성요소층의 인접한 평면층을 포메이션으로 설정해야 합니다.5) 접지 요구 사항: 정전기를 효과적으로 방출하려면 양호한 접지가 보장되어야 합니다. 예를 들어, 의료 전자 제품, 모니터와 같은 일반 의료 전자 제품의 경우 동체 뒤에 동일한 전위 접지 끝이 있습니다. ESD 테스트를 할 때 이 접지단도 접지와 연결되어 있어 정전기를 빠르게 방전시킬 수 있는 방법이 있습니다.6) PCB 레이아웃 배선: 칩의 디커플링 커패시터가 칩의 핀에서 멀리 떨어져 있는 경우, 디커플링 효과가 사라집니다. 민감한 신호 라인이 너무 길면 예상치 못한 전자기 간섭이 발생합니다. ESD 방지 측면에서, 공기 방전이 장치 및 신호 라인을 직접 방해하지 않도록 민감한 장치 또는 신호 라인(예: 리셋)을 PCB 가장자리에서 멀리 유지해야 합니다. PCB 가장자리에는 일정한 너비의 간격 또는 구리가 있어야 합니다.
